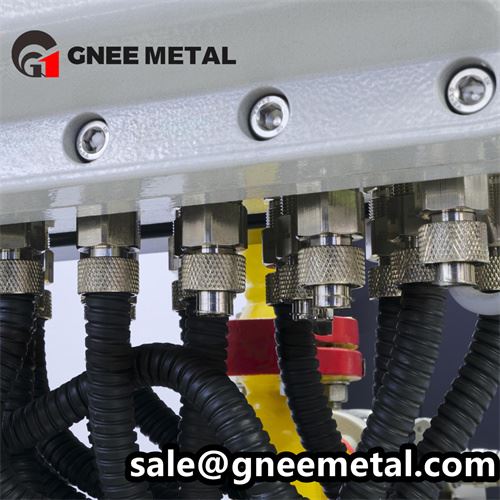

CNC bearbejdede konnektorer
Forbindelsesmaterialer med nøjagtige kvaliteter: 6061-T6 aluminium, 303 & 316L rustfrit, 4140 stål, C36000 messing, Grade 5 titanium
CNC-drejning og -drejning-fræsning med levende værktøjer til gevind, tværhuller og sekskantformer
±0,005 mm på kritiske dimensioner; NPT, BSPP, BSPT, metrisk og UN gevind nøjagtighed med tætte sæder
Passiverings-, strømløs nikkel-, zinkbelægning, anodiserings- og-bestandige overflader
Vi fremstiller skræddersyetCNC bearbejdede stikfra kundetegninger og CAD-filer, herundergevindrørsforbindelser, hydrauliske slangeforbindelser og adaptere, pneumatiske koblinger, kompressionsrørfittings, kabelforskruninger, elektriske konnektorskaller og kontakter, RF- og koaksiale konnektorlegemer, gennemføringsforbindelser, hurtig-afbrydelseskoblinger, banjofittings og jordforbindelsesstykker. Vores CNC-drejning, drejning-fræsning og gevind-skæring producerer lækage-tætte, præcist gevindskårne konnektorer til hydraulik, pneumatik, instrumentering, elektriske og elektroniske applikationer.
Et stik forbinder linjer, komponenter eller kredsløb, sågevindklasse og stigning, tætnings-sædegeometri, boringskoncentricitet, kryds-hulsposition og overfladefinishbeslutte, om den tætner, spænder korrekt og holder trykket. Vi bearbejder stik fraaluminium (6061-T6, 6082-T6, 7075-T6), rustfrit stål (303, 304, 316L, 17-4 PH), kulstof og legeret stål (1045, 4140, 4340), messing (C36000, C404C10), kobber (C014C10) og titanium (Grade 2, Grade 5), bearbejdet af massiv stang -, så gevind og sæder skæres præcist efter tegningen til prototyper og lav-produktion. Dele er fremstillet til specificerede dimensioner, tolerancer, materialer og efterbehandlingskrav, med materialecertifikater tilgængelige på anmodning.
Typer af CNC-bearbejdede konnektorer, vi fremstiller
Vi bearbejder en bred vifte af stiktyper. Nedenfor er de mest almindelige; hvis din tegning viser en anden konfiguration, så send den til gennemsyn.
Rørforbindelser med gevind
NPT, BSPP, BSPT og metriske-gevindrørforbindelser.
Materialer: C36000 · 303 · 316L · 4140
Hydrauliske slangeforbindelser
Slangeender, stammer og adaptere til hydrauliske kredsløb.
Materialer: 4140 · 4340 · 316L · 1045
Pneumatiske koblinger
Skub-ind og gevindkoblinger til luftsystemer.
Materialer: C36000 · 6061-T6 · 303 · 304
Kompressionsrørfittings
Ferrule sæder og monteringslegemer til instrumenteringsrør.
Materialer: 316L · 304 · C36000 · 4140
Kabelforskruninger
Forseglede indgangslegemer og låsemøtrikker til kabler.
Materialer: C36000 · 303 · 316L · 6061-T6
Elektriske konnektorskaller
Konnektorhuse, skaller og bagskaller til ledninger.
Materialer: 6061-T6 · C36000 · C11000 · 303
RF & koaksiale konnektorlegemer
Præcisionslegemer til koaksial- og RF-samlinger.
Materialer:C36000 · C10100 · C11000 · Grade 5 titanium
Gennemføringskonnektorer
Tryk- og vakuumgennemføringslegemer til kar.
Materialer:316L · 304 · 17-4 PH · C36000
Hurtig-Afbryd koblinger
Halv-koblingskroppe til hurtige linjeforbindelser.
Materialer: C36000 · 316L · 4140 · 6061-T6
Banjo- og albueforbindelser
Banjobolte, albuer og T-stykker med krydsgennemstrømningshuller.
Materialer: C36000 · 4140 · 303 · 316L

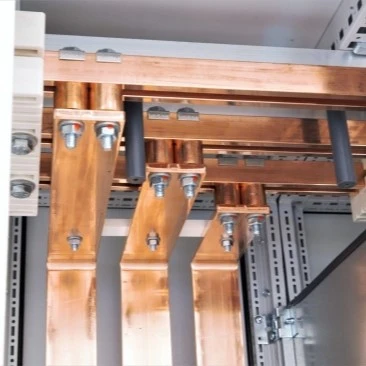

Jordforbindelse og samleskinneforbindelser
Ledende klemmer og ører til jord og kraftforbindelser.
Materialer: C11000 · C10100 · C36000 · 6061-T6
Specialbearbejdede konnektorer
Ene-adaptere og stik fra solid bar.
Materialer:17-4 PH · 7075-T6 · Grade 5 titanium · 4340
Har du en brugerdefineret forbindelse? Send din tegning
CNC-bearbejdningsprocesser for konnektorer
CNC drejning
Bedst til:ODs · boringer · næser · ansigter
Den primære proces for runde konnektorlegemer og sæder i én opsætning.
Live-Værktøjsdrejning-Fræsning
Bedst til:Krydshuller · flade · slidser
Maskiner krydser borede huller, hex-flader og banjopassager uden om- at fastgøre dem.
Gevinddrejning og -skæring
Bedst til:NPT · BSPP · metriske gevind
Enkelt-tråde med korrekt klasse, tilspidsning og bly for tætningsintegritet.
Trådfræsning og -tapning
Bedst til:Indvendigt gevind · blinde huller
Nøjagtige indvendige gevind inklusive overdimensionerede og specielle profiler.
Boring & Reaming
Bedst til:Præcisionsboringer · ferrulsæder
Monteringsboringer holdt til H7 koncentrisk med gevind og tætningsflader.
Afgratning og kantfinish
Bedst til:Trådløb-udløb · flowpassager
Afgrat-fri gevind og indvendige passager, så forsegler sædet og væsken flyder rent.
CNC-stikmaterialer
For stik afhænger materialevalg afvæske- eller kredsløbstype, tryk, korrosionsmiljø, ledningsevne og gevindslid. Vi bearbejder konnektorer af metalmaterialerne nedenfor - aluminium, rustfrit stål, kulstof og legeret stål, messing, kobber og titanium.
| Materiale | Fælles karakterer | Typiske Connector-applikationer | Vigtige fordele |
|---|---|---|---|
| Aluminium | 6061-T6 · 6082-T6 · 7075-T6 | Pneumatiske koblinger, elektriske skaller, letvægtsadaptere | Let vægt med god styrke; anodiserer for slidstærke-tråde |
| Rustfrit stål | 303 · 304 · 316L · 17-4 PH | Instrumenteringsbeslag, hygiejniske og marine stik | Korrosionsbestandighed; 316L passer til kloridmiljøer; 17-4 PH tilføjer styrke |
| Kulstof og legeret stål | 1045 · 4140 · 4340 | Hydraulikslangeforbindelser og-højtryksadaptere | Høj styrke for tryk, drejningsmoment og gevindholdbarhed |
| Messing | C36000 gratis-skærende messing · C46400 marinemessing | Rørforbindelser, kabelforskruninger, pneumatiske koblinger | Fremragende bearbejdelighed, korrosionsbestandighed, pålidelige gevind |
| Kobber | C10100 (OFHC) · C11000 elektrolytisk kobber | Jordforbindelser, samleskinneforbindelser, ledende legemer | Høj elektrisk og termisk ledningsevne |
| Titanium | Klasse 2 (CP) · Grade 5 (Ti-6Al-4V) | Marine, kemiske og letvægts-korrosions-kritiske konnektorer | Enestående korrosionsbestandighed med den bedste styrke-til-vægt |
Vores materielle omfang.Vi bearbejder stik fraaluminium, rustfrit stål, kulstof og legeret stål, messing, kobber og titanium, bearbejdet af massiv stang. For en særlig karakter,send din tegning til gennemgang.
Konnektorgevind, tætningssæder og geometri
Et stik er defineret af dets gevind og tætningsfunktioner. Punkterne nedenfor afgør, om den tilspænder, forsegler og holder tryk. Vi bearbejder dem til tegning, og strammere efter ønske.
| Feature | Typisk evne | Hvorfor det er vigtigt for konnektorer |
|---|---|---|
| Parallelle tråde (BSPP, UN, metrisk) | ISO 6g / 6H klasse eller pr. tegning | Korrekt drejningsmoment og gevindindgreb med matedele |
| Tilspidsede gevind (NPT, BSPT) | Hånd-tætte og skruenøgleflader efter standard | Tæt på gevindflankerne, når de tilspændes med tætningsmiddel |
| Tætningssæde/kegle (24 grader, 60 grader) | Vinkel ±0,1 grad ; overflade Ra 0,8–1,6 μm | Metal-til-metalsæder tætner uden lækage |
| O-Ringriller | Profil og dybde ±0,05 mm | Gentagelig tætningskompression på portflader |
| Borediameter | H8 (præcision til H7); ±0,01–0,02 mm | Korrekt flowområde og rørpasning |
| Koncentricitetstråd til boring | 0,02–0,05 mm TIR (præcision til 0,01 mm) | Linjerne flugter og tætner sædefirkantet |
| Kryds-hulposition | ±0,05–0,1 mm | Banjo og krydspassager flugter med parrende porte |
| Sekskant / skruenøgle formularer | På tværs af-flader ±0,1-0,2 mm | Korrekt monteringsmoment med standardværktøj |
| Overfladeruhed | Ra 0,8-3,2 μm; Ra 0,4–0,8 μm på forespørgsel | Tætningssæder og gevind tætner rent |
| Kritiske dimensioner | ±0,01 mm (præcision til ±0,005 mm) | Måle-kvalitets- og justeringsfunktioner |
Kritiske funktioner, vi kontrollerer
Tråd nøjagtighed- NPT, BSPP, BSPT, metrisk ISO 261 og UN/UNF gevind skåret i klasse med korrekt tilspidsning, bly og finish.
Forsegling af sæder- kegler, sæder og O-ringriller bearbejdet til vinkel, dybde og lav ruhed for metal-til-metal eller O-ringtætninger.
Koncentricitet- gevind, boringer og sæder vendt i én opsætning, så linjerne flugter og tætner sædet firkantet.
Krydsgange- banjo- og tværhuller boret og afgratet, så strømningsbanerne krydser hinanden rent.
Hex- og momentformer- unbrakonøgleflader, skruenøgleflader og slidser skåret i mål for korrekt monteringsmoment.
Identifikation- varenumre eller lasermærkning på anmodning for sporbarhed og montering.
Varmebehandling og stressaflastning til CNC-stik
Højtryksstik i stål er varmebehandlet som angivet på tegningen. Afspændingsaflastning før efterbehandling af gevind bevarer nøjagtigheden i færdige dele.
| Varmebehandling | Gældende karakterer | Typiske konnektordele | Fordel |
|---|---|---|---|
| Sluk & temperament | 1045 · 4140 · 4340 | Hydrauliske stik og adaptere | Højere styrke til tryk- og momentbelastning |
| Løsning + Aldring | 17-4 PH · 7075-T6 | Konnektorer i rustfrit stål og aluminium med høj-styrke | Styrke med korrosionsbestandighed |
| Afstressende | Alle stålkvaliteter · 6061-T6 | Lange adaptere før trådafslutning | Forbedrer koncentricitet og dimensionsstabilitet |
| Normalisering | Carbon stålstang | Generelle-forbindelser | Ensartet struktur og bearbejdelighed |
Overfladefinish til CNC-stik
Overfladefinish beskytter konnektorer og forbedrer tråd- og sædekorrosionsadfærd -, samtidig med at tætningsflader holdes bearbejdet til standardruhed.
| Overfladefinish | Anvendelige materialer | Typiske konnektordele | Hovedfordel |
|---|---|---|---|
| Elektroløs fornikling | 4140 · 4340 · 1045 · C36000 · Aluminium | Hydrauliske og-højtryksforbindelser | Ensartet korrosionsbeskyttelse; konstant drejningsmoment |
| Forzinkning (klar/gul) | 1045 · 4140 · 4340 | Stålforbindelser til generelle-formål | Økonomisk korrosionsbeskyttelse |
| Passivering | 303 · 304 · 316L · 17-4 PH | Instrumentering og marinestik | Fjerner frit jern, forbedrer korrosionsbestandigheden |
| Anodisering (Type II / Hard III) | 6061-T6 · 6082-T6 · 7075-T6 | Aluminium koblinger og skaller | Slidfaste-tråde; farvemuligheder |
| Kemisk omdannelse (kromat) | Aluminiumskvaliteter | Elektriske stikskaller | Ledende korrosionsbeskyttelse |
| Tin / Sølvbelægning | C36000 · C11000 · C10100 | Elektriske og RF-stikhuse | Loddebarhed og lav kontaktmodstand |
| Sort Oxid | 1045 · 4140 · 4340 | Konnektorer til industrielle maskiner | Økonomisk korrosionsbeskyttelse; lav opbygning |
| Polering | 304 · 316L · Messing | Dekorative og rene-servicestik | Glat, lys, let-at-overflade |
Connector kvalitetskontrol
Vi inspicerer gevind, tætningssæder, koncentricitet og krydspassager gennem hele produktionen for at sikre, at konnektorer opfylder tegningen og tætner korrekt. Til dokumenterede projekter kan vi levere materialecertifikater og inspektionsoptegnelser til støtte for din indkommende inspektion.
| Inspektionsvare | Udstyr / Metode | Typiske konnektordele |
|---|---|---|
| Trådinspektion | Go/No-Go Thread Gauges · Thread Micrometer | NPT, BSPP, BSPT, metriske gevind |
| Forsegling sæde vinkel & finish | Profilprojektor · Ruhedstester | Keglesæder, bagbordsflader |
| O-Ring Groove Profile | Profilmåler · CMM | Forseglede portflader |
| Boring & koncentricitet | Boremåler · Indikator · CMM | Montering af kroppe og slangestammer |
| Kryds-hulposition | CMM · Højdemåler | Banjobeslag og tværgange |
| Hex dimensioner | Kaliber · Mikrometer | Sekskantede kroppe og skruenøgleflader |
| Overfladeruhed | Ruhedstester | Tætning af sæder og gevind |
| Trykpunktskontrol | Tryktest (på forespørgsel) | Hydrauliske tilslutningspartier |
| Materiale verifikation | Spektrometer + materialecertifikat | Indgående råmateriale (DA 10204 3.1 tilgængelig) |
| Afsluttende inspektion | CMM + Inspektionsrapport | Endelig dimensionel accept |
Har du brug for dokumenteret kvalitetskontrol?Send os dine tegninger og inspektionskrav.
Prototype og lav-volumenstikbearbejdning
Konnektorprojekter starter ofte med prototyper - nye portlayouts, kontrol af gevind- eller sædetilpasning eller udskiftninger af forældede dele, der skal testes før produktion. Bearbejdning fra massiv stang undgår værktøjsgennemløbstider, så prototyper og lave volumener er praktiske. Vi støtterprototype og lav-volumen CNC-bearbejdningfra enkeltprøver til gentagne små-batchordrer.
Prototype bearbejdning
Til nye designs, validering og pasformstjek.
Typisk mængde:1-10 stk
Lav-produktion
Til pilotsystemer og indledende produktionskørsler.
Typisk mængde:10–1,000+ stk
Gentag produktion
Til reservestik og tilbagevendende ordrer med etablerede designs.
Typisk mængde:Baseret på projektkrav
Velegnet til
Gevind rørforbindelser og adaptere
Hydraulikslangetilslutninger og koblinger
Pneumatiske koblinger og kompressionsrørfittings
Kabelforskruninger og elektriske konnektorskaller
RF, koaksial og gennemføringskonnektorlegemer
Banjo, albue, jordforbindelse og brugerdefinerede stik
Emballage og leveringstid for CNC-bearbejdede konnektorer
Emballage
Overfladebeskyttelse:PE poser og beskyttelsesfilm på belagte og polerede sæder
Korrosionsbeskyttelse:VCI-papir til stålstik i oversøisk transit
Trådbeskyttelse:Plast gevindbeskyttere på forespørgsel
Blandede ordrer:Sorteret efter varenummer med etiketter og mængdetjeklister
Brugerdefineret emballage:Kundespecifikke-pakkekrav understøttes
Typisk leveringstid
| Ordretype | Typisk leveringstid |
|---|---|
| Prototype | 5-10 hverdage |
| Lav-lydstyrkerækkefølge | 10-20 hverdage |
| Produktionsordre | 15-30 hverdage |
| Gentag ordre | 10-25 hverdage |
FAQ
Q: 1. Hvilke CNC-bearbejdede stik kan du fremstille?
A: Vi fremstiller specialtilpassede gevindrørsforbindelser, hydrauliske slangeforbindelser og adaptere, pneumatiske koblinger, kompressionsrørfittings, kabelforskruninger, elektriske konnektorskaller, RF- og koaksialkonnektorhuse, gennemføringsforbindelser, hurtig-afbrydelseskoblinger, banjofittings og jordforbindelser fra kundetegninger.
Q: 2. Hvilke materialer bearbejder du stik fra?
A: Vi bearbejder konnektorer af aluminium (6061-T6, 6082-T6, 7075-T6), rustfrit stål (303, 304, 316L, 17-4 PH), kulstof og legeret stål (1045, 4140, 4340), messing (C40400, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C36000, C17-4 PH). C11000) og titanium (Grade 2, Grade 5).
Spørgsmål: 3. Bearbejder du konnektorer af solidt materiale?
A: Ja. Vi bearbejder konnektorer fra massiv stang, så gevind, sæder og passager skæres direkte til tegningen - praktisk til prototyper og lav volumen uden smedning eller støbeværktøj.
Q: 4. Hvilke trådstandarder kan du bearbejde?
A: Vi bearbejder NPT, BSPP, BSPT, metriske ISO 261 og UN/UNF gevind til ISO 6g / 6H klasse eller pr. tegning, inklusive tilspidsede og parallelle former.
Q: 5. Hvilke tolerancer kan du opnå på gevind og sæder?
A: Vi holder ISO 6g / 6H gevindklasser, tætner-sædevinkler til ±0,1 grad med Ra 0,8–1,6 μm, koncentricitet på 0,02–0,05 mm TIR (præcision til 0,01 mm) og ±0,01 mm (præcision til 05 mm.±0) ved kritiske dimensioner.
Q: 6. Kan du bearbejde O-ringriller og metal-til-metalsæder?
A: Ja. Vi skærer O-ringriller til profil og dybde (±0,05 mm) og bearbejder 24 graders / 60 graders kegler og flade sæder for at vinkle og afslutte for lækage-tætte forbindelser.
Spørgsmål: 7. Kan du bearbejde-borede passager som f.eks. banjofittings?
A: Ja. Vores levende-værktøjsdrejnings-fræser borer og afgraver krydspassager, banjohuller og flade flade i én opsætning, med positioner holdt til ±0,05–0,1 mm.
Q: 8. Kan du bearbejde stik til marine eller korrosive miljøer?
A: Ja. 316L rustfrit stål, C46400 marine messing og titanium (Grade 2, Grade 5) konnektorer giver fremragende korrosionsbestandighed til marine og kemisk service.
Q: 9. Hvilke overfladefinisher tilbyder du til stik?
A: Elektrofri nikkel, zinkbelægning, passivering, anodisering (Type II/Hård III), kemisk konverteringsbelægning, tin/sølvbelægning, sort oxid og polerede overflader.
Q: 10. Kan du trykteste stik?
A: Ja. Trykstikprøver på produktionsbatcher er tilgængelige på anmodning for hydrauliske og pneumatiske tilslutninger.
Q: 11. Kan du levere materialecertifikater og inspektionsrapporter?
A: Ja. Vi kan levere materialecertifikater (EN 10204 3.1), dimensionsinspektionsrapporter, CMM-rapporter og tråd-måleregistreringer efter anmodning.
Q: 12. Accepterer du 2D-tegninger og CAD-filer?
A: Vi kan arbejde ud fra almindelige STEP-, STP-, IGES-, IGS-, SolidWorks-, DXF- og 2D-tegnefiler.
Q: 13. Hvad er den typiske gennemløbstid for CNC-bearbejdede konnektorer?
Sv: Typiske leveringstider er 5-10 arbejdsdage for prototyper, 10-20 arbejdsdage for ordrer med lavt-volumen og 15-30 arbejdsdage for produktionsordrer, afhængigt af kompleksitet, mængde, materiale og efterbehandling.
