CNC bearbejdede stifter
Stiftmaterialer med nøjagtige kvaliteter: 4140/4340/52100 stål, 316L & 17-4 PH rustfrit, 6061-T6 aluminium, C36000 messing, Grade 5 titanium
CNC-drejning, centerløs slibning, fræsning, gevindvalsning og varmebehandling
±0,005 mm på diametre; tryk-, overgangs- og frigangspasningsklasser er tilgængelige
Hård krom, strømløs nikkel, passivering og centerløs-slebet finish
Vi fremstiller skræddersyetCNC bearbejdede stifterfra kundetegninger og CAD-filer, herunderdyvelstifter, gaffelstifter, drejestifter, lokaliseringsstifter, styrestifter, koniske stifter, rillede stifter, gevindstifter og stifter, kugle-låsestiftlegemer, ejektor- og kernestifter, justerings- og hængselstifter. Vores CNC-drejning, centerløs slibning, fræsning, gevindrulning og varme-behandling understøtter snævre-tolerancestifter til jigs og armaturer, værktøj, maskiner, ventiler, pumper, biler, marine og automatisering.
En stift lokaliserer, justerer, drejer, overfører belastning eller fastholder komponenter - sådiameter, pasformsklasse, rethed, rundhed, affasninger, krydshuller og overfladefinisher de funktioner, der afgør, om det virker. Vi bearbejder stifter frakulstof og legeret stål (1045, 1144, 4140, 4340, 52100, 8620), rustfrit stål (303, 304, 316L, 17-4 PH), aluminium (6061-T6, 7075-T6), messing, C346000, C346000 og bronze C93700), kobber (C10100, C11000, C17200) og titanium (Grade 2, Grade 5), med varmebehandling, plettering og slibning angivet på tegningen. Dele er fremstillet til specificerede dimensioner, tolerancer, materialer og efterbehandlingskrav, med materialecertifikater tilgængelige på anmodning.
Typer af CNC-bearbejdede stifter, vi fremstiller
Vi bearbejder en bred vifte af stifttyper. Nedenfor er de mest almindelige; hvis din tegning viser en anden konfiguration, så send den til gennemsyn.
Dowel Pins
Præcision lige og tilspidsede dyvelstifter til lokalisering og justering, med slebet eller drejede diametre, der passer til klasse.
Materialer:52100 · 4140 · 8620 · 303 · 17-4 PH
Gaffel- og drejestifter
Stifter med krydshuller til splinter eller holdestifter, brugt i gaffelsamlinger, led og drejetap.
Materialer:4140 · 316L · 17-4 PH · C36000 · Grade 5 titanium
Lokaliseringsstifter
Fastgørelses- og værktøjslokaliseringsstifter med kontrollerede diametre, affasninger og pres-tilpas eller skrue-baser.
Materialer:52100 · 4140 · 17-4 PH · 303 · 6061-T6
Guide Pins
Styre- og lederstifter til matricer, forme og lineære slæder, med hærdede og slebne diametre.
Materialer:52100 · 4140 · 8620 · 17-4 PH
Taper Pins
Tilspidsede stifter (f.eks.. 1:50 taper) til selv-låsende samling og aksel-til-navforbindelse.
Materialer: 1045 · 4140 · 316L · C36000
Rillede stifter
Stifter med langsgående riller, der låser i hullet med en prespasning, for enkel fastholdelse.
Materialer:1045 · 4140 · 303 · 17-4 PH
Gevindstifter og -knapper
Stifter med gevindende, fuld-gevindstifter og trindelte gevindstifter til justerbare og fastholdte applikationer.
Materialer:4140 · 4340 · 316L · 17-4 PH · 6061-T6
Bolde-Låsestifter
Maskinbearbejdede kroppe til hurtig-frigørende kugle-låsestifter med præcise bore- og rillefunktioner til samlede låsekomponenter.
Materialer:303 · 304 · 316L · 17-4 PH · 4140

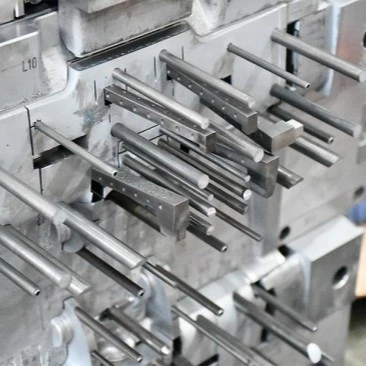

Ejector & Core Pins
Ejektor- og kernestifter til sprøjtestøbeforme og-støbt værktøj med kontrollerede diametre og hærdede,-slidbestandige overflader.
Materialer:52100 · 4140 · 8620 · H13-type varmbearbejdningsstål
Justerings- og dockingstifter
Justerings- og dockingstifter til styret montering, hurtigkobling og panelplacering.
Materialer:17-4 PH · 4140 · 316L · 6061-T6
Hængselstifter
Hængsel- og drejestifter til døre, dæksler og ledforbindelser, med forsænkede eller flangede ender og fastholdelsesfunktioner.
Materialer: 4140 · 316L · C36000 · 6061-T6
Instrument- og præcisionsstifter
Små præcisionsstifter til instrumenter, sensorer og mekanismer, med mikron diametre og fine finish.
Materialer:17-4 PH · 316L · 52100 · C17200 · C36000
Har du en brugerdefineret pin? Send din tegning
CNC-bearbejdningsprocesser til stifter
CNC drejning
Bedst til:Diametre · tilspidsninger · affasninger · trin · radier
Den primære proces for de fleste stifter; styrer OD, længde, tilspidsning og endefunktioner.
Centerløs slibning
Bedst til:Præcisions OD · dyvelstifter · styrestifter
Holder tætte diametre (h6/m6 klasser) med fine finish over hele stiftlængden.
CNC fræsning
Bedst til:Krydshuller · flade · riller · slidser · sekskantede ender
Til fræsede funktioner på stiftlegemer og hoveder.
Trådrulning og skæring
Bedst til:Gevindstifter · tappe · skulderskruer
Metriske og UNC/UNF gevind; rulning forbedrer trådstyrken.
Cylindrisk & OD slibning
Bedst til:Hærdede stifter · lejer-kvalitetsdiametre · tilspidser
Når Ra 0,1-0,4 μm og præcise diametre på hærdede stifter.
Polering & Afgratning
Bedst til:Fasede kanter · glideflader · kosmetiske stifter
Fjerner grater og skarpe kanter; polerede overflader til glidende og instrumentstifter.
CNC-stiftmaterialer
For stifter afhænger materialevalg afbelastning, pasform, slitage, korrosion, temperatur og om stiften er hærdet. Vi bearbejder stifter af metalmaterialerne nedenfor - aluminium, messing og kobber, rustfrit stål, kulstof og legeret stål og titanium.
| Materiale | Fælles karakterer | Typiske pin-applikationer | Vigtige fordele |
|---|---|---|---|
| Kulstof og legeret stål | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · H13-type | Dyvelstifter, styrestifter, gaffelstifter, ejektorstifter, lokaliseringsstifter | Høj styrke og hærdeevne; 52100 og H13-typen er standard for hærdede værktøjsstifter |
| Rustfrit stål | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Gaffelstifter, hængselstifter, marine- og fødevarenåle, kugle-låsekroppe, instrumentnåle | Korrosions- og hygiejnebestandighed; 17-4 PH tilføjer høj styrke; 303 maskiner frit |
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Letvægts lokaliseringsstifter, robot- og automationsstifter, justeringsstifter | Lav vægt, anodiserbar, let at bearbejde; 7075-T6 tilbyder den højeste aluminiumstyrke |
| Messing og bronze | C36000 fri-skærende messing · C46400 marinemessing · C93700 bronze | Hængselstifter, instrumentstifter, ikke-magnetiske drejetap, korrosionsbestandige-stifter | Fremragende bearbejdelighed, korrosionsbestandighed og ikke-magnetiske egenskaber |
| Kobber | C10100 (OFHC) · C11000 elektrolytisk kobber · C17200 beryllium kobber | Ledende stifter, sensor- og kontaktstifter, elektrodestifter | Høj elektrisk og termisk ledningsevne; C17200 tilføjer høj styrke og fjederegenskaber |
| Titanium | Klasse 2 (CP) · Grade 5 (Ti-6Al-4V) | Marine og kemiske stifter, medicinske stifter, lette stifter med høj-styrke | Enestående korrosionsbestandighed, høj styrke-til-vægt, ikke-magnetisk |
Pin Passer & Fit klasser
De fleste stifter fungerer ved en kontrolleret pasform i et hul --prespasning for permanent fastholdelse, overgangspasning til lokaliseringsapplikationer eller frigangspasning til glidning og drejning. Vi bearbejder stiftdiametre til ISO-pasningsklasser som angivet på tegningen.
| Fit klasse | ISO-tilpasning (typisk) | Typiske pin-applikationer | Karakteristisk |
|---|---|---|---|
| Tryk på Tilpas | m6 · n6 · p6 | Dyvelstifter, lokaliseringsstifter, ejektorstifter | Pin holdt fast i hullet; kræver presning eller termisk samling |
| Overgangspasform | h6 · h7 · k6 | Fixturstifter, justeringsstifter | Lysinterferens til lysets clearance; nøjagtig placering med moderat kraft |
| Clearance Fit | g6 · f7 · e8 | Gaffelstifter, drejestifter, hængselstifter | Glidende eller svingende spillerum; kontrolleret spalte til rotation |
Kritiske funktioner, vi kontrollerer
Diameter og pasform- kontrolleret OD til den påkrævede ISO-tilpasningsklasse over hele stiftlængden.
Rethed og rundhed- holdt fast på lange og præcise stifter for at undgå binding i hullet.
Faser & Radier- endeaffasninger, tilspidsninger og hjørneradier pr. tegning for nem indsættelse og montering.
Kryds huller og slidser- nøjagtig position og størrelse for splittappe, holdestifter og låsefunktioner.
Tråde- metrisk, UNC/UNF og specialgevind med kontrolleret stigningsdiameter på gevindstifter og stifter.
Overfladefinish- slebne eller polerede glidende overflader med kontrolleret ruhed.
Varmebehandling til CNC-stifter
Hærdede stifter er almindelige i værktøjs- og slidapplikationer. Varmebehandling er specificeret på tegningen og påført før færdigslibning af kritiske diametre.
| Varmebehandling | Gældende karakterer | Typiske stiftdele | Fordel |
|---|---|---|---|
| Gennem hærdning og hærdning | 52100 · 4140 · 4340 · H13-type | Dyvelstifter, styrestifter, ejektorstifter | Ensartet hårdhed og slidstyrke gennem sektionen |
| Karburering | 8620 · 5120 · 20CrMnTi | Dyvelstifter, gaffelstifter, lokaliseringsstifter | Høj overfladehårdhed (58–62 HRC) med sej kerne |
| Nitrering / Gasnitrering | 38CrMoAlA · 4140 | Præcisionsguide og instrumentstifter | Høj overfladehårdhed med lav forvrængning |
| Induktionshærdning | 1045 · 4140 · 4340 | Gaffelstifter, hængselstifter, slidflader | Hård, slidstærk-overflade med hård kerne |
| Løsning + Aldring | 17-4 PH · 7075-T6 | Højstyrkestifter i rustfrit og aluminium- | Høj styrke med korrosionsbestandighed |
| Afstressende | Alle stålkvaliteter | Præcisionsstifter før slibning | Forbedrer dimensionsstabiliteten |
Pin-bearbejdningstolerancer og specifikationer
Pins ydeevne afhænger af nøje kontrol af diameter, rethed og pasform. Vi holder funktionerne nedenfor til tegning, og strammere efter anmodning.
| Specifikation | Typisk evne | Typiske pin-applikationer |
|---|---|---|
| Diameter (OD) | ±0,01 mm (præcision til ±0,005 mm; centerløs-slebet til at passe til klasse) | Dyvelstifter, lokaliseringsstifter, styrestifter, lejediametre |
| Længde | ±0,02–0,05 mm | Samlet pinlængde, skulderpositioner |
| Ligehed | Ned til 0,01 mm/100 mm | Lange dyvelstifter, styrestifter |
| Rundhed / Cylindricitet | Ned til 0,002–0,005 mm | Leje-tapdiametre |
| Taper (koniske stifter) | ±0,01 mm pr. 100 mm på tilspidsning | Koniske stifter, selv-låsende stifter |
| Fasning & Radius | ±0,05–0,1 mm | Endeaffasninger, hjørneradier |
| Krydshuls position og størrelse | ±0,05–0,1 mm | Gaffelstifter, fastholdelseshuller, splithuller |
| Koncentricitet (tråd til krop) | Ned til 0,01–0,02 mm | Gevindstift og tappe |
| Overfladeruhed | Ra 0,4-1,6 μm standard; Ra 0,1-0,4 μm jord; Ra 0,05–0,2 μm poleret | Glideflader, lejediametre, instrumentstifter |
| Trådtolerance | ISO 6g / 6H eller pr. tegning | Metrisk, UNC/UNF og specialgevind |
Overfladefinish til CNC-stifter
Overfladefinish beskytter stiftdiametre mod slid og korrosion og opfylder applikationens funktionelle og visuelle krav.
| Overfladefinish | Anvendelige materialer | Typiske stiftdele | Hovedfordel |
|---|---|---|---|
| Hård forkromning | 1045 · 4140 · 4340 | Styrestifter, udkasterstifter, gaffelstifter | Hård, slid-bestandig, korrosions-bestandig overflade |
| Elektroløs fornikling | 4140 · 1045 · Stål · Aluminium | Lokaliseringsstifter, instrumentstifter, pumpestifter | Ensartet slid- og korrosionsbeskyttelse med lav opbygning |
| Sort Oxid | 1045 · 4140 · 4340 | Generelle-stålstifter | Økonomisk korrosionsbeskyttelse med lav opbygning |
| Zinkbelægning | Kulstofstål | Generelle-pinde og gaffelstifter | Økonomisk korrosionsbeskyttelse |
| Passivering | 303 · 304 · 316L · 17-4 PH | Rustfri gaffel, hængsel og marinestifter | Fjerner frit jern, forbedrer korrosionsbestandigheden |
| Elektropolering | 316L · 304 | Fødevarer, medicinske og marine stifter | Glat, ren overflade; forbedrer korrosionsbestandigheden |
| Anodisering (Type II / Hard III) | 6061-T6 · 7075-T6 | Lokaliserings- og justeringsstifter af aluminium | Slid- og korrosionsbestandighed; isolering |
| Slibet / poleret finish | Helt stål · Rustfrit · Titanium | Dyvelstifter, styrestifter, glideflader | Ra 0,1-0,4 μm jord; Ra 0,05–0,2 μm poleret |
Pin kvalitetskontrol
Vi inspicerer diametre, pasformer, rethed, krydshuller, gevind og overfladekrav gennem hele produktionen for at sikre, at stifter opfylder tegningen. Til dokumenterede projekter kan vi levere materialecertifikater og inspektionsoptegnelser til støtte for din indkommende inspektion.
| Inspektionsvare | Udstyr / Metode | Typiske stiftdele |
|---|---|---|
| Pindiameter | Mikrometer · CMM · Go/No-Go Ring Gauge | Dyvelstifter, lokaliseringsstifter, lejediametre |
| Længde | Mikrometer · CMM | Samlet pinlængde, skulderpositioner |
| Ligehed | Opkaldsindikator · CMM | Lange dyvelstifter, styrestifter |
| Rundhed / Cylindricitet | Rundhedstester / CMM | Leje-tapdiametre |
| Tilspidsning | Sinusstang / CMM | Tilspidsede stifter |
| Kryds hul / rille | Go/No-Go · CMM | Gaffelstifter, holdehuller, rillede stifter |
| Trådinspektion | Go/No-Go trådmålere | Gevindstift og tappe |
| Overfladeruhed | Ruhedstester | Glideflader, lejediametre |
| Hårdhed (varme-behandlet) | Hårdhedstester | Hærdet stål og 17-4 PH stifter |
| Materiale verifikation | Spektrometer + materialecertifikat | Indgående råmateriale (DA 10204 3.1 tilgængelig) |
| Afsluttende inspektion | CMM + Inspektionsrapport | Endelig dimensionel accept |
Har du brug for dokumenteret kvalitetskontrol?Send os dine tegninger og inspektionskrav.
Prototype og lav-volumenstiftbearbejdning
Pin-projekter starter ofte med prototyper - nye armaturer, nye designs eller udskiftninger, der skal testes før produktion. Vi støtterprototype og lav-volumen CNC-bearbejdningfra enkeltprøver til gentagne små-batchordrer.
Prototype og lav-volumenstiftbearbejdning
Prototype bearbejdning
Til nye designs, validering og udskiftninger.
Typisk mængde:1-10 stk
Lav-produktion
Til pilotsystemer og indledende produktionskørsler.
Typisk mængde:10–1,000+ stk
Gentag produktion
Til reservestifter og tilbagevendende bestillinger med etablerede designs.
Typisk mængde:Baseret på projektkrav
Velegnet til
Dyvel, lokaliserings- og styrestifter
Gaffel-, dreje- og hængselstifter
Tilspidsede og rillede stifter
Gevindstift og tappe
Kugle-låsestifter
Ejektor, kerne og instrumentstifter
Emballage og leveringstid for CNC-stifter
Emballage
Individuel beskyttelse:PE poser, skum eller beskyttelsesfilm til slebet og poleret diametre
Korrosionsbeskyttelse:VCI papir og oliering til stålstifter i oversøisk transit
Præcisionsstifter:Skumindsatser og separate rum til kritiske diametre og gevind
Hærdede stifter:Olie- eller rustbeskyttelse påføres efter færdigslibning
Brugerdefineret emballage:Varenumre, etiketter, mængder og kundespecifikke-pakkekrav
Typisk leveringstid
| Ordretype | Typisk leveringstid |
|---|---|
| Prototype | 5-10 hverdage |
| Lav-lydstyrkerækkefølge | 10-20 hverdage |
| Produktionsordre | 15-30 hverdage |
| Gentag ordre | 10-25 hverdage |
FAQ
Spørgsmål: Hvilke CNC-bearbejdede stifter kan du fremstille?
A: Vi fremstiller brugerdefinerede dyvelstifter, gaffelstifter, drejestifter, lokaliseringsstifter, styrestifter, koniske stifter, rillede stifter, gevindstifter og stifter, kugle-låsestiftlegemer, ejektor- og kernestifter, justering og hængselstifter fra kundetegninger.
Q: Hvilke materialer bearbejder du stifter af?
A: Vi bearbejder stifter af kulstof og legeret stål (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, H13-type), rustfrit stål (303, 304, 304L, 316, 410L, 410L, 410, 410, 416, 410, 416, 416, 416, 410, 416, 416, 416, 416, 410 aluminium (6061-T6, 6063-T5, 7075-T6, 2024-T3), messing og bronze (C36000, C46400, C93700), kobber (C10100, C11000, C17200) og titanium (Grade 5).
Q: Hvilke CNC-bearbejdningstolerancer kan du opnå på stifter?
A: For diametre holder vi typisk ±0,01 mm, med præcisionsbearbejdning ned til ±0,005 mm. Centerløse-slebne dyvelstifter kan holdes til ISO-pasningsklasser såsom h6, m6, p6, g6 ifølge tegningen.
Spørgsmål: Kan du bearbejde dyvelstifter til en prespasning-eller glidepasning-?
A: Ja. Vi bearbejder dyvel- og lokaliseringsstifter til klasserne prespasning (m6, n6, p6), overgangspasning (h6, k6) og frigangspasning (g6, f7), med centerløs slibning til de strammeste diametre.
Q: Kan du bearbejde gaffelstifter med krydshuller?
A: Ja. Vi bearbejder gaffel- og drejetappe med krydshuller til splittappe og holdestifter, med nøjagtig hulposition og størrelse i 4140, 316L, 17-4 PH og Grade 5 titanium.
Q: Kan du levere hærdede og jordede stifter?
A: Ja. Vi leverer gennem-hærdede, karburerede, nitrerede og induktions-hærdede stifter i kvaliteter som 52100, 4140, 4340, 8620 og 38CrMoAlA, med OD-slibning til Ra 0,1–0,4 μm.
Spørgsmål: Kan du bearbejde gevindstifter og tappe?
A: Ja. Vi bearbejder gevindstifter og stifter med metrisk, UNC/UNF og specialgevind, inklusive fuld-gevindstifter og trindelte gevindstifter.
Q: Kan du bearbejde ejektor og kernestifter til forme?
A: Ja. Vi bearbejder ejektor- og kernestifter af typen 52100, 4140, 8620 og H13- varmbearbejdningsstål med hærdede og slebne diametre til formværktøj.
Q: Kan du levere materialecertifikater og inspektionsrapporter?
A: Ja. Vi kan levere materialecertifikater (EN 10204 3.1), dimensionsinspektionsrapporter, CMM-rapporter, overfladefinishregistreringer og hårdhedsrapporter efter anmodning.
Q: Accepterer du 2D-tegninger og CAD-filer?
A: Vi kan arbejde ud fra almindelige STEP-, STP-, IGES-, IGS-, SolidWorks-, DXF- og 2D-tegnefiler.
Spørgsmål: Understøtter du prototype og lav-volumenproduktion?
A: Ja. Vi understøtter prototypemængder fra 1-10 styk, lav-produktion fra 10-1,000+ styk samt gentagne produktionsordrer for standard- og specialstifter.
Q: Hvad er den typiske ledetid for CNC-bearbejdede stifter?
Sv: Typiske leveringstider er 5-10 arbejdsdage for prototyper, 10-20 arbejdsdage for ordrer med lavt-volumen og 15-30 arbejdsdage for produktionsordrer, afhængigt af kompleksitet, mængde, materiale og efterbehandling.
