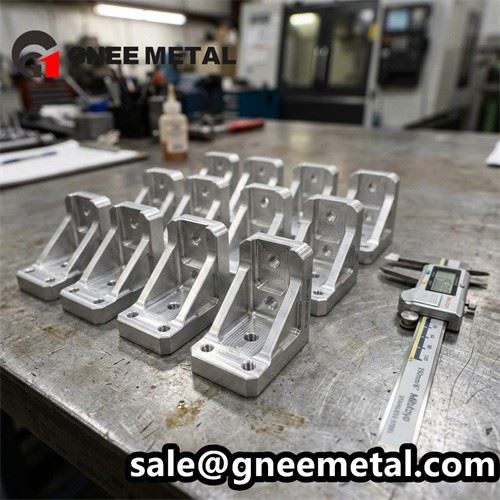

CNC bearbejdede beslag
Vi fremstiller skræddersyetCNC bearbejdede beslagfra kundetegninger og CAD-filer, herundermonteringsbeslag, L- og vinkelbeslag, motor- og pumpebeslag, sensor- og aktuatorbeslag, elektronik- og PCB-beslag, displaybeslag, side- og hjørnebeslag, spændebeslag, hængselbeslag og overgangsbeslag. Vores 3-- og 5-aksede CNC-fræsning, boring, anboring og gevindfræsning producerer stive, nøjagtige beslag til maskiner, automatisering, robotteknologi, motorer, elektroniske kabinetter, hydrauliske systemer og udstyr til vedvarende energi.
Et beslag placerer og bærer belastning mellem komponenter - såhulpositionsnøjagtighed, fladhed, vinkelrethed, tykkelse og kantkvalitetafgør, om delene er justeret, og samlingerne bolter sig korrekt. Vi bearbejder beslag fraaluminium (6061-T6, 6063-T5, 7075-T6, 5052-H32), rustfrit stål (303, 304, 304L, 316, 316L, 17-4 PH), kulstof og legeret stål (1045, 43406, 0s), 0s (0s), 0s (43406), bh. (C10100, C11000) og titanium (Grade 2, Grade 5), bearbejdet af massiv plade og stang - ikke bøjet ark -, så hver side, spalte og hul er fremstillet efter tegningen. Dele er fremstillet til specificerede dimensioner, tolerancer, materialer og efterbehandlingskrav, med materialecertifikater tilgængelige på anmodning.
Typer af CNC-bearbejdede beslag, vi fremstiller
Vi bearbejder en bred vifte af beslagtyper. Nedenfor er de mest almindelige; hvis din tegning viser en anden konfiguration, så send den til gennemsyn.
Monteringsbeslag
Flade og flere-planholdere til udstyr, paneler og moduler.
Materialer: 6061-T6 · 304 · 316L · 4140
L & vinkelbeslag
Højre-vinklede beslag med afstivningsribber og præcise flader.
Materialer: 6061-T6 · 304 · 316L · C36000
Motor- og pumpebeslag
Motorfladebeslag og pumpebeslag med præcise boltemønstre.
Materialer: 6061-T6 · 4140 · 4340 · 316L
Sensor- og aktuatorbeslag
Positioneringsbeslag til sensorer, kameraer og aktuatorer.
Materialer: 6061-T6 · 304 · 316L · C10100
Elektronik beslag
PCB-standoffs, tavlestøtter og skærmmonteringsrammer.
Materialer: 6061-T6 · 5052-H32 · 304 · C36000
Kile- og hjørnebeslag
Trekantede forstærkningskiler og rammehjørneforbindelser.
Materialer: 6061-T6 · 6063-T5 · 304 · 316L
Spændebeslag
Split-klemme og stropbeslag til rør, skinner og stolper.
Materialer:6061-T6 · 4140 · 316L · Grade 5 titanium
Hængsel- og drejebeslag
Beslag med lejeboringer til hængslede døre og dæksler.
Materialer: 6061-T6 · 4140 · 316L · C95400
Solar & PV monteringsbeslag
Panel- og skinnebeslag til solcelle- og udendørsinstallationer.
Materialer:6061-T6 · 6005-T5 · 316L · Grade 2 titanium
Hydrauliske manifoldbeslag
Ventil og manifold monteringsplader med portmønstre.
Materialer:6061-T6 · 4140 · 316L · 17-4 PH
Overgangs- og adapterbeslag
Beslag, der forbinder forskellige ramme- eller skinnesystemer.
Materialer: 6061-T6 · 304 · 4140 · C36000
Brugerdefinerede strukturelle beslag
Ene-strukturbeslag fremstillet af massiv blok.
Materialer:7075-T6 · 4340 · 17-4 PH · Grade 5 titanium
Har du et brugerdefineret beslag? Send din tegning
CNC-bearbejdningsprocesser til beslag
3-akset CNC fræsning
Bedst til:Ansigter · lommer · slidser · huller
Den primære proces for flade og vinkelbeslag.
4/5-akset CNC fræsning
Bedst til:Fler-plane dele · sammensatte vinkler
Maskiner flere flader i én opsætning for bedre nøjagtighed.
Boring og tapning
Bedst til:Boltemønstre · gevind · krydshuller
Nøjagtige hulpositioner med tappet og fræset gevind.
CNC drejning
Bedst til:Bosser · bøsninger · lejeboringer
Runde funktioner og monterede boringer bearbejdet til H7-klasser.
Trådfræsning
Bedst til:Store gevind · blinde huller
Stærke, præcise tråde, hvor tapningen er begrænset.
Afgratning og kantfinish
Bedst til:Kanter · huller · håndteringssikkerhed
Burr-frie kanter; affasninger og radier pr. tegning.
CNC beslag materialer
For beslag afhænger materialevalg afbelastning og stivhed, vægt, korrosionsmiljø og udseende. Vi bearbejder beslag af metalmaterialerne nedenfor - aluminium, rustfrit stål, kulstof og legeret stål, messing, kobber og titanium.
| Materiale | Fælles karakterer | Typiske beslagsanvendelser | Vigtige fordele |
|---|---|---|---|
| Aluminium | 6061-T6 · 6063-T5 · 6005-T5 · 7075-T6 · 5052-H32 · 2024-T3 | Monteringsbeslag, motorbeslag, elektronikbeslag, solcellebeslag | Høj styrke-til-vægt, korrosionsbestandighed, anodiserbar; 6061-T6 er standarden til generelle formål |
| Rustfrit stål | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Marinebeslag, beslag til fødevare- og kemikalieudstyr, udendørs beslag | Korrosionsbestandighed; 316L passer til kloridmiljøer; 17-4 PH tilføjer styrke |
| Kulstof og legeret stål | 1045 · 4140 · 4340 · Q355-type strukturplade | Kraftige-beslag, hydrauliske manifoldbeslag, spændebeslag | Høj stivhed og styrke for belastede beslag; svejsbar og malbar |
| Messing | C36000 gratis-skærende messing · C46400 marinemessing | Instrumentbeslag, dekorative beslag, ikke-magnetiske beslag | Fremragende bearbejdelighed, korrosionsbestandighed, ikke-magnetisk |
| Kobber | C10100 (OFHC) · C11000 elektrolytisk kobber | Jordingsbeslag, ledende beslag, RF- og samleskinnestøtter | Høj elektrisk og termisk ledningsevne |
| Titanium | Klasse 2 (CP) · Grade 5 (Ti-6Al-4V) | Marine, kemiske og lette højstyrkebeslag- | Enestående korrosionsbestandighed med den bedste styrke-til-vægt |
Beslagsnøjagtighed og monteringsfunktioner
Beslag lokaliserer samlinger, så funktionerne nedenfor afgør, om delene boltes sammen uden montering. Vi bearbejder dem til tegning, og strammere efter ønske.
| Specifikation | Typisk evne | Hvorfor det er vigtigt for beslag |
|---|---|---|
| Hulposition (boltmønster) | ±0,05–0,1 mm (præcision til ±0,02 mm) | Købt udstyr og rammer bolter sig uden omarbejde |
| Huldiameter | ±0,01–0,05 mm; strøet til H7 på forespørgsel | Dowel og tæt-placeringer; lejet passer |
| Fladhed | 0,02-0,05 mm pr. 100 mm (spændings-aflastede plader) | Fuld-kontakt på monterede overflader |
| Vinkelvinkel (vinkelflader) | 0,02–0,05 mm | Firkantede monteringsflader for ægte justering |
| Tykkelse | ±0,02–0,05 mm | Konsekvent styrke og spacer funktion |
| Slot Bredde & Position | ±0,03–0,05 mm | Justeringsområder og spændevandring |
| Tråd nøjagtighed | ISO 6g / 6H eller pr. tegning | Sikker fastgørelse; tappet og fræset gevind |
| Overfladeruhed | Ra 0,8-3,2 μm; Ra 0,4–0,8 μm på forespørgsel | Tætningsflader, udseende, belægningsforberedelse |
| Kritiske dimensioner | ±0,01 mm (præcision til ±0,005 mm) | Måler-kvalitet og justeringsbeslag |
Kritiske funktioner, vi kontrollerer
Bolte mønstre- hulpositioner og diametre, der er tilpasset til parringsudstyr, oprømmet, hvor dyvelplacering er påkrævet.
Bearbejdet-fra-Solid nøjagtighed- flader, slidser og huller produceret i samme opsætning eller med henføringspunkter mellem opsætninger.
Fladhed & Firkantethed- kontrolleret på monteringsflader, så beslag sidder og justeres.
Tråde- metrisk, UNC/UNF og specialtråde med korrekt dybde og styrke.
Kanter og hjørner- affasede, afgratede kanter med radier pr. tegning for sikkerhed og belægningsvedhæftning.
Identifikation- varenumre eller lasermærkning på anmodning for sporbarhed og montering.
Varmebehandling og stressaflastning til CNC-beslag
Belastede stålbeslag og højstyrkebeslag i aluminium varmebehandles som angivet på tegningen. Afspænding før den endelige bearbejdning holder tynde sektioner flade.
| Varmebehandling | Gældende karakterer | Typiske beslagsdele |
|---|---|---|
| Sluk & temperament | 1045 · 4140 · 4340 | Kraftige-motorophæng, strukturelle beslag |
| Løsning + Aldring | 17-4 PH · 7075-T6 | Høj-styrke rustfrit og aluminiumsbeslag |
| Afstressende | Alle stålkvaliteter | Tynde og store beslag inden færdigfræsning |
| Normalisering | Carbon stålplade | Svejse-forberedelse og strukturelle beslag |
Overfladefinish til CNC-beslag
Overfladebehandling beskytter beslag mod korrosion og forbereder dem til montering, maling eller anodiseret udseende.
| Overfladefinish | Anvendelige materialer | Typiske beslagsdele | Hovedfordel |
|---|---|---|---|
| Anodisering (Type II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5052-H32 | Montering, motor og solcellebeslag | Korrosions- og slidstyrke; farvemuligheder |
| Kemisk omdannelse (kromat) | Aluminiumskvaliteter | Male-elektronikbeslag | Ledende korrosionsbeskyttelse; maling base |
| Elektroløs fornikling | 4140 · 4340 · 1045 · Aluminium | Hydrauliske og industrielle beslag | Ensartet korrosionsbeskyttelse på alle flader |
| Passivering | 303 · 304 · 316L · 17-4 PH | Marine, mad og udendørs beslag | Fjerner frit jern, forbedrer korrosionsbestandigheden |
| Elektropolering | 304 · 316L | Mad, medicinsk og rene beslag | Glat, ren, lys overflade |
| Zinkbelægning | Kulstofstål | Generelle-stålbeslag | Økonomisk korrosionsbeskyttelse |
| Sort Oxid | 1045 · 4140 · 4340 | Industri- og maskinbeslag | Økonomisk korrosionsbeskyttelse; lav opbygning |
| Pulverlak/malingsforberedelse | Stål · Aluminium | Strukturelle og udendørs beslag | Bearbejdede malingsklare-overflader efter anmodning |
Kvalitetskontrol af beslag
Vi inspicerer boltemønstre, hulstørrelser, planhed, firkantethed og gevind gennem hele produktionen for at sikre, at beslag opfylder tegningen og monteres korrekt. Til dokumenterede projekter kan vi levere materialecertifikater og inspektionsoptegnelser til støtte for din indkommende inspektion.
| Inspektionsvare | Udstyr / Metode | Typiske beslagsdele |
|---|---|---|
| Hulposition og mønster | CMM · Højdemåler | Motorophæng, manifoldbeslag, boltemønstre |
| Huldiameter | Pinmålere · Mikrometer · CMM | Boltehuller, dyvelhuller, lejeboringer |
| Fladhed | CMM · Overfladeplade & indikator | Monteringsflader, bundplader |
| Vinkelvinkel / Vinkler | CMM · Firkant og indikator | L og vinkelbeslag, kile |
| Tykkelse & Slots | Mikrometer · Caliper · CMM | Alle beslag, justeringsåbninger |
| Trådinspektion | Go/No-Go trådmålere | Gevindhuller og stifter |
| Overfladeruhed | Ruhedstester | Forsegling og udseende ansigter |
| Materiale verifikation | Spektrometer + materialecertifikat | Indgående råmateriale (DA 10204 3.1 tilgængelig) |
| Afsluttende inspektion | CMM + Inspektionsrapport | Endelig dimensionel accept |
Har du brug for dokumenteret kvalitetskontrol?Send os dine tegninger og inspektionskrav.
Prototype og lav-volumenbeslagbearbejdning
Beslagsprojekter starter ofte med prototyper - nye designs, pasformstjek på samlinger eller udskiftninger, der skal testes før produktion. Vi støtterprototype og lav-volumen CNC-bearbejdningfra enkeltprøver til gentagne små-batchordrer.
Prototype bearbejdning
Til nye designs, validering og pasformstjek.
Typisk mængde:1-10 stk
Lav-produktion
Til pilotsystemer og indledende produktionskørsler.
Typisk mængde:10–1,000+ stk
Gentag produktion
Til reservebeslag og tilbagevendende bestillinger med etablerede designs.
Typisk mængde:Baseret på projektkrav
Velegnet til
Montering, L og vinkelbeslag
Motor- og pumpebeslag
Sensor, aktuator og elektronikbeslag
Klap, hjørne og konstruktionsbeslag
Klem- og hængselbeslag
Solcelle og tilpassede overgangsbeslag
Emballage og leveringstid for CNC-beslag
Emballage
Overfladebeskyttelse:PE poser, beskyttelsesfilm på anodiserede og polerede flader
Korrosionsbeskyttelse:VCI papir til stålbeslag i oversøisk transit
Trådbeskyttelse:Skum eller hætter på forespørgsel til tapede huller og tapper
Blandede ordrer:Sorteret efter varenummer med etiketter og mængdetjeklister
Brugerdefineret emballage:Kundespecifikke-pakkekrav understøttes
Typisk leveringstid
| Ordretype | Typisk leveringstid |
|---|---|
| Prototype | 5-10 hverdage |
| Lav-lydstyrkerækkefølge | 10-20 hverdage |
| Produktionsordre | 15-30 hverdage |
| Gentag ordre | 10-25 hverdage |
FAQ
Q: 1. Hvilke CNC-bearbejdede beslag kan du fremstille?
A: Vi fremstiller brugerdefinerede monteringsbeslag, L- og vinkelbeslag, motor- og pumpebeslag, sensor- og aktuatorbeslag, elektronikbeslag, kile- og hjørnebeslag, spændebeslag, hængselsbeslag, solcellebeslag og brugerdefinerede konstruktionsbeslag fra kundetegninger.
Q: 2. Hvilke materialer bearbejder du beslag af?
A: Vi bearbejder beslag af aluminium (6061-T6, 6063-T5, 6005-T5, 7075-T6, 5052-H32), rustfrit stål (303, 304, 304L, 316, 316L, 17-4 PH, 410 PH, 410 PH, 410 PH), 4340), messing (C36000, C46400), kobber (C10100, C11000) og titanium (Grade 2, Grade 5).
Q: 3. Er dine beslag bearbejdet af solidt materiale?
A: Ja. Vi bearbejder beslag af massiv plade, stang og blok, så alle flader, slidser og huller er fremstillet efter tegningen - stærkere og mere nøjagtige end bøjet-pladekonstruktion.
Q: 4. Hvilke tolerancer kan du opnå på beslag?
A: Vi holder typisk ±0,01 mm på kritiske dimensioner (præcision til ±0,005 mm), hulpositioner til ±0,05-0,1 mm (præcision til ±0,02 mm) og fladhed/vinkelrethed ned til 0,02-0,05 mm pr. 100 mm.
Q: 5. Kan du bearbejde beslag til at matche standard boltmønstre?
A: Ja. Vi bearbejder NEMA-motorflademønstre, ISO-pumpeflangemønstre, DIN-skinne og profil-systemmonteringer, plus ethvert tilpasset boltmønster fra din tegning.
Q: 6. Kan du bearbejde beslag med tapede huller og slidser?
A: Ja. Vi borer og tapper metrisk, UNC/UNF og specialgevind, og fræser justeringsslidser med kontrolleret bredde og position.
Q: 7. Kan du bearbejde multi-planbeslag i én opsætning?
A: Ja. Vores 4/5-akse fræser bearbejder flere flader og sammensatte vinkler i én opsætning, og holder hulmønstre og flader firkantede i forhold til hinanden.
Spørgsmål: 8. Kan du levere-stærke og strukturelle beslag?
A: Ja. Vi bearbejder konstruktionsbeslag fra 4140, 4340, 17-4 PH og 7075-T6, med bratkøling-og-temperering eller opløsnings- og ældningsvarmebehandling, hvor tegningen kræver højere styrke.
Q: 9. Hvilken overfladefinish tilbyder du til beslag?
A: Anodisering (Type II/Hård III), kemisk konverteringscoating, strømløs nikkel, passivering, elektropolering, zinkbelægning, sort oxid og malingsklare-bearbejdede overflader.
Q: 10. Kan du lasermarkere-varenumre på beslag?
A: Ja. Vi kan tilføje varenumre, serier og sporbarhedsmærker ved lasermærkning på forespørgsel.
Q: 11. Kan du levere materialecertifikater og inspektionsrapporter?
A: Ja. Vi kan levere materialecertifikater (EN 10204 3.1), dimensionsinspektionsrapporter, CMM-rapporter og planhedsregistreringer efter anmodning.
Q: 12. Accepterer du 2D-tegninger og CAD-filer?
A: Vi kan arbejde ud fra almindelige STEP-, STP-, IGES-, IGS-, SolidWorks-, DXF- og 2D-tegnefiler.
Q: 13. Hvad er den typiske gennemløbstid for CNC-bearbejdede beslag?
Sv: Typiske leveringstider er 5-10 arbejdsdage for prototyper, 10-20 arbejdsdage for ordrer med lavt-volumen og 15-30 arbejdsdage for produktionsordrer, afhængigt af kompleksitet, mængde, materiale og efterbehandling.
Send din 2D-tegning eller 3D CAD-fil, materialekvalitet, mængde og efterbehandlingskrav.
